轨道交通三维扫描仪的应用及三维扫描检测解决方案

admin 2023-02-06 views
作为生活中经常用到的交通工具,轨道交通的安全是至关重要的。尤其是一些公共的交通工具,火车,地铁等轨道交通的安全问题。因此现在轨道交通三维扫描仪的应用也越来越广泛,三维扫描仪能够快速准确的采集轨道交通等相关数据,有效的保障了轨道交通的运营安全。下面小编带大家了解一下三维扫描仪是如何应用在轨道交通上的。

应用案例:

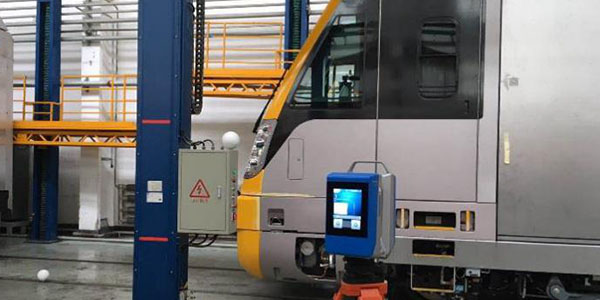

通过使用我们【中科院广州电子科教与智能制造部(CASAIM)】的设备——三维扫描仪,高精度测量激光扫描获取高铁车头完整外形数据。通过使用大空间分站式扫描获取整辆列车机车数据。
扫描数据

检测结果



限界检测分析
1、标准轨的轨面中线提取
再扫描车体过程中,标准轨也可以扫到,通过向量着色方式可以清晰的显示出两根轨道边界线,可以直接绘制处两根边界线,取头尾两个中点,连线位置即标准轨的中线。(以下示意图为模拟点云)
车体点云及轨道中线示意图:


2、限界杆绘制
可以使用cad软件绘制处限界杆尺寸
3、车辆通过模拟
在软件中,根据轨道种线和限界杆,模拟车辆通过情况。
车辆模拟通过示意图:

车辆通过碰撞分析示意图:

以上就是关于轨道交通三维扫描仪的应用案例,在三维扫描仪扫描数据下,通过对比检测,车辆模拟通过时回发生碰撞的位置及碰撞深度可以通过不同颜色表示,并且每个碰撞位置坐标和距离可以检测出来。
