该客户是一家专门设计研发和生产销售玻璃模具的制造商。模具质量的优劣直接影响玻璃瓶罐的质量，所以他们需要对生产出的模具进行检测，模具尺寸检测，以保证这些模具尺寸都准确合格。客户有一批用来制作玻璃瓶盖的模具，这些模具内螺纹的尺寸十分关键，它决定了瓶盖拧紧后的紧密性，稍有偏差就可能会造成瓶盖拧不紧，引发漏水。由于没有原始三维数据，所以采用三坐标检测前期编程难度和繁琐程度较大，客户就希望寻求一种快速又准确的检测方式。
如图这样的小型玻璃器皿模具，客户想要测量模具内螺纹等关键尺寸，对不同角度的截面进行尺寸标注，分析模具是否合格。
针对客户需求，我司中科院广州电子，利用三维激光扫描仪配合三维检测软件，来解决客户的问题。新一代便携式蓝光三维扫描仪配合Geomagic Control X软件组成检测方案，不仅能准确对该配件进行扫描并全面检测，有效避免人为测量误差。而且操作方便，速度快，无需前期编程等繁琐操作。
具体步骤如下：
（1）工件扫描
对待测的模具贴好定位点后，用扫描仪对其进行扫描，内容包括模具螺纹的型面、边界等。扫描结果下图所示。0.025mm的高精度使得扫描仪的细节表现力出色，从图中可见扫描出来基本没有杂点。
（2）模型检测

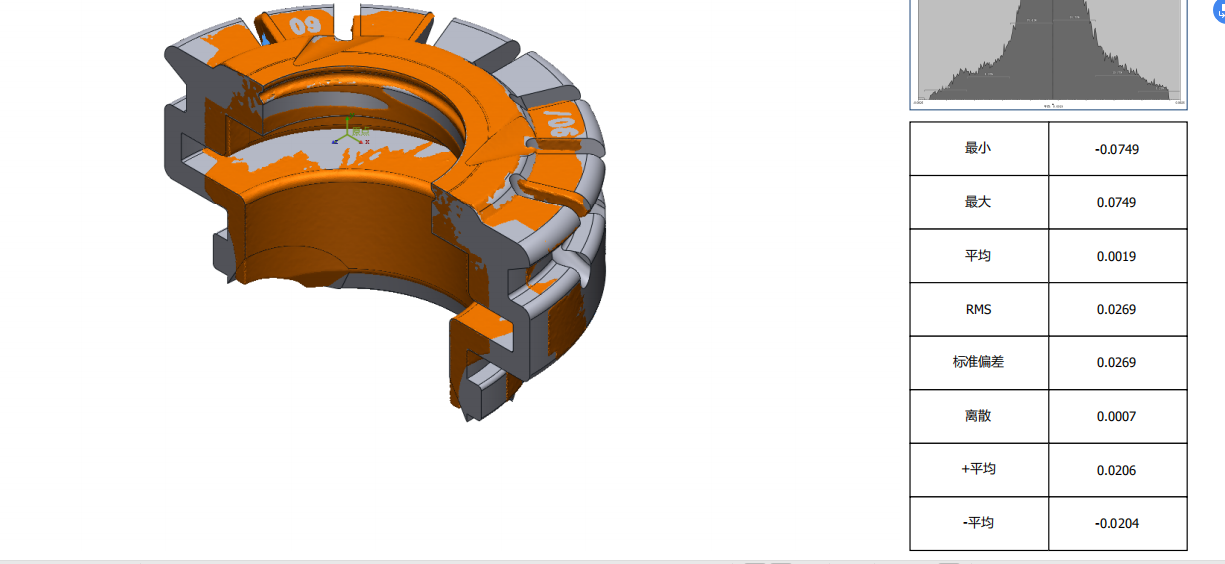

把扫描模型导入Geomagic Control X软件中，摆正坐标系。按照要求测量内螺纹等关键尺寸。
出具检测报告。也正是因为杂点少，才得以后期可以截出完整连续的截面数据，如下图所示。
以上就是关于化妆品日化品包装、瓶子三维激光扫描仪的应用案例介绍，【中科院广州电子科教与智能制造部（CASAIM）】长期致力于三维扫描、3D打印等三维验证方案的提供，如您有相关扫描需求或设备详情咨询，可以多多关注，来电咨询。
