折弯钣金件三维扫描3d建模

admin 2022-12-19 views

中科院精品案例分享,结合最新型技术与最实用的案例,给大家呈现专业的技术解决方案。


目前,激光切割在工业生产中应用越来越广泛,所谓激光切割就是利用高功率密度激光束照射被切割材料,使材料很快被加热至汽化温度,蒸发形成孔洞,随着光束对材料的移动,孔洞连续形成宽度很窄的(如0.1mm左右)切缝,完成对材料的切割。


很多激光切割工厂会遇到这种情况,客户拿来一些钣金成品件,需要切割板材后再加工同样的产品,而一些钣金产品是经过冲压、折弯成型的,切割板材需要将产品展平,费时费力。



检测对象:折弯钣金件

客户需求:得到产品展平后的轮廓线,可以进行激光切割。

客户原有解决方案:手工描线,卡尺测量等人工方式。

原有测量方案的弊端:人工效率慢以及测量误差较大。


中科院广州电子技术解决方案

手持式三维扫描仪配合Design X和UG软件平台组成扫描逆向解决方案,能够非常快速的进行扫描-逆向-出图,有效避免人为测量误差。



三维扫描过程

 应用手持三维激光扫描仪扫描金属钣金件十分快速,表面质量也很好,具体步骤如下:

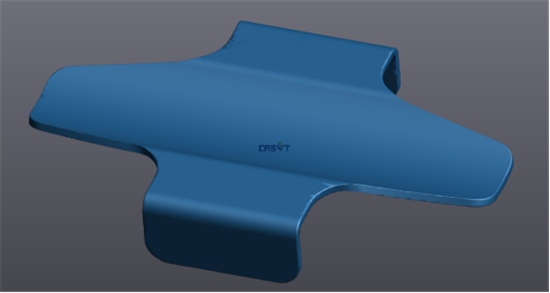

工件贴好定位点后,用3D激光扫描仪对工件型面、边界进行扫描。


逆向以及展品工作

利用Design X软件对工件进行逆向建模,得出如下实体数据

然后利用UG软件对工件进行展平后出如下二维图纸




中科院广州电子技术方案综述

针对激光切割所需要的产品展平轮廓线,手持式的3D激光扫描仪很好的提供了解决方案,很大的提高了工厂的工作效率和准确性。
