汽车散热器三维扫描检测

admin 2022-12-19 views

中科院广州电子手持式激光三维扫描仪因其便携、精度高的特点,不受工厂复杂环境的影响,既能满足其检测要求,又能极大的提高质量检测的效率,且能兼顾许多传统检具无法检测的参数种类,轻松为大众客户解决了开发与设计难题。

本期客户是汽车散热器行业中能够自主开发、来图来样设计、制造生产的汽车制冷系统产品的专业制造商,生产产品种类包括:铜铝轿车散热器、卡车散热器、发电机水箱、工程机械车水箱,暖风散热器、冷凝器、中冷器、油散等。

客户需求:快速检测汽车散热器各部件生产的尺寸精度是否达到要求;根据客户的热系统部件进行逆向设计开发,赢取订单。

中科院广州电子解决方案:

传统检测:使用三坐标测量仪,以打点方式获取数据。由于工件具有复杂曲面,基准点难以确定,需要制作工装夹具,且获取的数据不够完整,对后续逆向做图及尺寸检测耗时长,效率低!

三维扫描解决方案:根据客户需求以及扫描对象的特点,我司中科院广州电子采用激光手持式三维扫描仪快速扫描样件并获取完整的三维扫描数据,无需喷粉,结合检测软件和逆向做图软件,分别对扫描数据进行分析及逆向设计,提高效率。


以下为大家展示中科院广州电子广州分公司专业工程师为大家演示扫描逆向过程:

逆向流程图如下:



实际样件:



快速扫描采集数据:



尺寸检测:

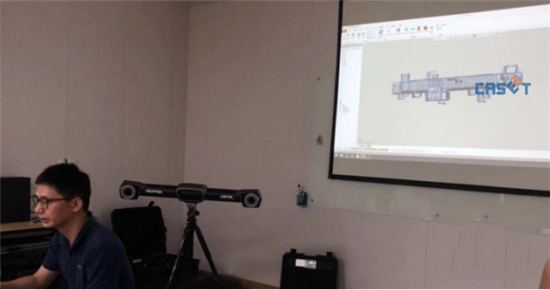

现场演示逆向设计部件:


利用三维测量技术,能够快速获取汽车散热器外表数据,通过逆向得出汽车散热器数据,展开扫描平面图,准确无误的得到汽车散热器的尺寸图。
